点缺陷在光电子器件中的应用 从发光二极管到未来照明

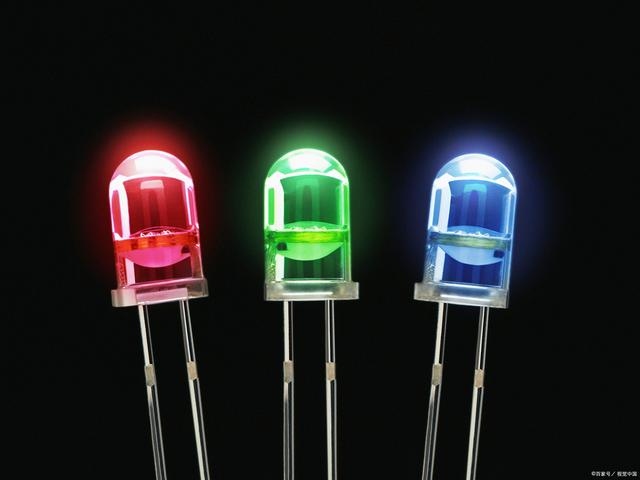

在固体物理与材料科学中，“点缺陷”通常被视为破坏完美晶格的微小瑕疵。正是这些原子尺度的“不完美”，在现代光电子器件中扮演着不可替代的角色。点缺陷——包括空位、间隙原子、取代杂质以及色心等——无法满足于仅仅作为缺陷存在，它们被广泛应用于各个功能领域，尤其是在光电子器件如发光二极管（LED）中展现出关键价值。

一、点缺陷的核心作用机制。点缺陷能够局域性地改变材料的电子能带结构。例如，在半导体中，杂质原子可引入浅能级（提供载流子）或深能级（作为复合中心或发光中心）。在LED中，通常通过有意掺杂点缺陷来形成p型或n型半导体。对于氮化镓（GaN）基蓝光LED，镁（Mg）取代镓原子形成受主缺陷，提供空穴；硅（Si）取代镓原子形成施主缺陷，提供电子。当电子与空穴在量子阱中复合时，能量以光子形式释放，从而实现电致发光。

二、点缺陷的具体应用领域：

1. 发光二极管中的复合中心。在白光LED和紫外LED中，除了带间复合，点缺陷常充当深能级发光中心。例如，硅掺杂GaN中的碳相关缺陷、以及ZnSe中的等电子陷阱，可产生不同波长的光子。通过调控点缺陷种类与浓度，可调节LED的发射光谱。
2. 激光二极管中的非辐射复合抑制。点缺陷虽然有时诱导非辐射复合，但适度设计可减少害处而增强辐射复合。精确控制氧、碳等残余杂质的含量，是提高器件量子效率的关键。
3. 光电探测器与太阳能电池。点缺陷用于调节载流子寿命与浓度梯度。例如，掺入深能级缺陷来形成光敏电阻的高增益区域。
4. 单光子源与量子信息技术。单个点缺陷（如氮-空位色心、碳相关单发光中心）可在室温下产生稳定的单光子流，用于量子密钥分发和量子计算。金刚石中的氮-空位色心是最著名例子，而在GaN等材料中亦发展出类似点缺陷。
5. 照明与显示技术。在荧光粉转换LED（pc-LED）中，常用的铈掺杂钇铝石榴石（YAG:Ce）荧光粉的发光便来源于Ce³⁺取代Y³⁺所形成的点缺陷能级。更广泛地，Eu、Mn等掺杂离子在主体晶格中以点缺陷形式存在，吸收蓝光并发射更长波长的可见光，获得高显色性白光。
6. 器件失效调控与寿命管理。点缺陷的扩散和聚集会导致LED光衰，通过控制杂质与晶格缺陷可以延缓这一过程。主动引入缺陷并使其再构可有效稳定器件工作。

三、未来趋势与挑战。当前激动人心的方向包括：微小尺寸下的精确单点缺陷工程、进行动态能带调控的混合点缺陷系统、以及具有高环保性性能的固有点缺陷LED等。仍需解决点缺陷非辐射转换比例过高以及注入或导通构不成高发光的问题。但这完全不妨碍后续应用在各光电子领域的发展。

总而言之，点缺陷在现代无机/有机单管、mLED 和 µAEDs都在不可换空间获得大规模实际部署关键技术上不断提升表现及其结构演化道路过程中展现出成熟实力；下一突破将继续源于明智的人工或天然从毫厘长尺度控制级介原子学视角出发成为那些无完美状态材质与全面无法照明并检测的系统最大福音实例书写者来完成历史最终答案。
